稻夫草支墊涉及一種卷鋼運輸草支墊加固裝置，尤其是一種用于在火車或者汽車上運輸 圓柱形貨物的卷鋼運輸草支墊加固裝置。

    背景技術

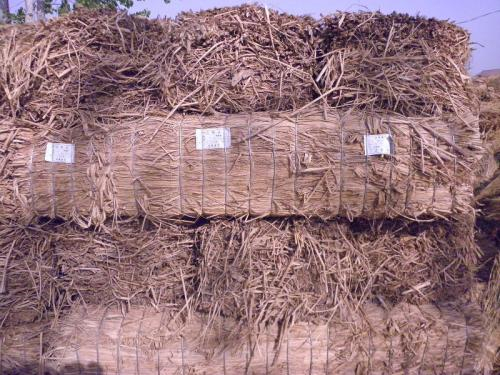

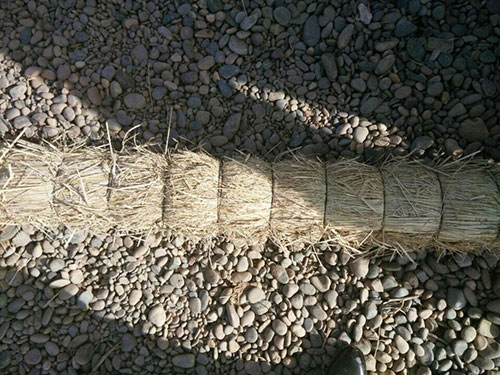

    草支墊廣泛運用于火車、汽車運輸圓柱形貨物的支撐墊。由于草支墊采用稻草作為材料， 其成本低，并且稻草來源于天然植物，因此其不會對環境造成污染。此外草支墊柔軟，可以 起到很好的緩沖作用，可以防止貨物運輸途中損壞，并且草支墊重量輕，不會給運輸增加額 外的負擔，稻草表面粗糙，摩擦力強可以防止貨物在草支墊上滑動的作用。但在運輸?shù)倪^程 中由于路途顛簸，卷鋼等圓柱形貨物容易帶動草支墊相對車輛移動，當移動較大時貨物會隨 草支墊一起從火車或者汽車上滾落。因此現有技術中還沒有一種結構簡單，并能對草支墊進 行固定，可以有效防止貨物從火車、汽車上脫落的卷鋼運輸草支墊加固裝置。

    稻夫草支墊內容

    稻夫草支墊所要解決的技術問題是提供一種結構簡單，并能對草支墊進行固定，可以有 效防止貨物從火車、汽車上脫落的卷鋼運輸草支墊加固裝置。

    為解決上述技術問題稻夫草支墊采用的卷鋼運輸草支墊加固裝置，包括加固基板和連接 桿，所述加固基板上設置有兩個通孔，連接桿的兩端分別穿過兩個通孔，連接桿的中部與加 固基板形成封閉環結構，所述連接桿與加固基板為焊接連接，焊接點為連接桿與加固基板內 側面的交點處和連接桿與加固基板外側面的交點處。

    進一步的是，所述連接桿的兩端為尖頭。

    進一步的是，所述加固基板中部向遠離連接桿尖頭的一側凹陷。

    稻夫草支墊的有益效果是：連接桿的兩端插入到草支墊中，使卷鋼運輸草支墊加固裝置 與草支墊固定連接，連接桿的中部與加固基板形成的封閉環用來限制繩索的移動，使鋼絲繩、 盤條等的等可以穿過連接桿的中部與加固基板形成的封閉環，從而將草支墊牽拉并固定于車 體上，防止草支墊移位。加固基板的主要作用是對草支墊的端面進行防護，并穩固草支墊端 頭，以改善其受力條件，提高整體強度。在加固基板內側面的交點處和連接桿與加固基板外 側面的交點處進行焊接，既可以方便焊接操作，又可以使連接桿與加固基板可靠固定。將連 接桿的兩端設計成尖頭，更利于將連接桿插入草支墊中進行固定。加固基板中部向遠離連接 桿尖頭的一側凹陷，可以使加固基板將草支墊的端面包裹，有利于提高卷鋼運輸草支墊加固 裝置對草支墊的加固效果，因此稻夫草支墊的卷鋼運輸草支墊加固裝置安全可靠，結構簡單， 制作容易，重量輕，成本低。

    附圖說明

    圖1是稻夫草支墊的三維結構示意圖；

    圖2是稻夫草支墊的主視圖；

    圖3是稻夫草支墊的焊接結構示意圖；

    圖4是稻夫草支墊的安裝示意圖；

    圖中零部件、部位及編號：加固基板 1、連接桿 2、中部 3、內側面 4、外側面 5、加固 基板中部 6、草支墊 7、繩索 8。

    具體實施方式

    下面結合附圖對稻夫草支墊作進一步說明。

    如圖1、圖2、圖3和圖4所示，稻夫草支墊的卷鋼運輸草支墊7加固裝置，包括加固基 板1和連接桿2，所述加固基板1上設置有兩個通孔，連接桿2的兩端分別穿過兩個通孔， 連接桿2的中部3與加固基板1形成封閉環結構，所述連接桿2與加固基板1為焊接連接， 焊接點為連接桿2與加固基板1內側面4的交點處和連接桿2與加固基板1外側面5的交點 處。連接桿2的兩端插入到草支墊7中，使卷鋼運輸草支墊7加固裝置與草支墊7固定連接， 連接桿2的中部3與加固基板1形成的封閉環用來限制繩索8的移動，使鋼絲繩、盤條等的 等可以穿過連接桿2的中部3與加固基板1形成的封閉環，從而將草支墊7牽拉并固定于車 體上，防止草支墊7移位。加固基板1的主要作用是對草支墊7的端面進行防護，并穩固草 支墊7端頭，以改善其受力條件，提高整體強度。在加固基板1內側面4的交點處和連接桿 2與加固基板1外側面5的交點處進行焊接，既可以方便焊接操作，又可以使連接桿2與加 固基板1可靠固定，因安全可靠，結構簡單，制作容易，重量輕，成本低。

    如圖1所示，所述連接桿2的兩端為尖頭。將連接桿2的兩端設計成尖頭，更利于將連 接桿2插入草支墊7中進行固定。

    如圖1所示，所述加固基板中部6向遠離連接桿2尖頭的一側凹陷。加固基板中部6向 遠離連接桿2尖頭的一側凹陷，可以使加固基板1將草支墊7的端面包裹，對草支墊7的端 面進行防護，并穩固草支墊7端頭，以改善其受力條件，提高整體強度，有利于提高卷鋼運 輸草支墊7加固裝置對草支墊7的加固效果。

    如圖4所示，稻夫草支墊的使用方法為：將卷鋼運輸草支墊7加固裝置分別安裝于草支 墊7的兩端，連接桿2插入草支墊7內，加固基板1與草支墊7兩端頭貼合在一起，加固基 板1凹陷部分內腔形狀及尺寸大小根據草支墊7端頭大小來設計，繩索8如鋼絲繩、盤條等 從連接桿2的中部與加固基板1形成的封閉環中穿過，將草支墊7牽拉并固定于車體上。
